Les premiers moteurs à combustion Audi dotés de la technologie MHEV plus s'installent sous les capots des nouvelles A5 et Q5 construites sur la Premium Platform Combustion (PPC). Avec son interaction entre le générateur du groupe motopropulseur (PTG), l'alterno-démarreur à courroie (BAS) et une batterie au lithium-fer-phosphate, le système hybride léger de 48 volts soutient le moteur à combustion, réduit les émissions de carbone et augmente simultanément les performances. Le générateur du groupe motopropulseur (PTG), qui peut être entièrement couplé ou découplé, est doté d'une électronique de puissance intégrée et d'un moteur électrique qui permet une conduite partiellement électrique. Cette technologie réduit la consommation et offre une expérience de conduite encore plus fluide.

La technologie MHEV plus propose des fonctionnalités attrayantes telles que la conduite partiellement électrique, un boost électrique et une augmentation significative de l'efficacité et du confort.

Le système mild hybrid des Audi A5 et Q5 se compose de trois éléments principaux : un générateur de groupe motopropulseur (PTG) de conception compacte avec électronique de puissance intégrée et moteur synchrone à aimants permanents (PSM), une batterie de 48 volts et un alterno démarreur entrainé par une courroie (BAS). Les composants du système de 48 volts sont refroidis par le liquide de refroidissement afin d'obtenir des conditions de fonctionnement optimales. L'architecture du système MHEV plus peut être intégrée dans différents modèles dotés d'une transmission en deux ou 4 roues motrices quattro basée sur la Premium Plateform Combustion (PPC). Le refroidissement liquide de l'électronique de puissance et du moteur électrique, avec sa thermo gestion, permet d'exploiter les composants dans des conditions de fonctionnement optimales afin de répondre aux exigences de puissance et de couple dans toutes les phases de fonctionnement. La technologie MHEV plus permet des états de fonctionnement purement électriques et peut également prendre en charge le moteur à combustion. Le système augmente les performances et l'agilité tout en réduisant la consommation de carburant et les émissions de CO2.

Sur l'Audi A5 2.0 TDI (204 ch traction/quattro) (consommation combinée en l/100 km : 4,8/5,4 ; émissions combinées de CO2 en g/km : 127/146 ; classe de CO2 : E-D), il est possible d'économiser jusqu'à 10 g/km ou 0,38 litre aux 100 km.

Dans une Audi A5 3.0 TFSI avec moteur V6 (367 ch quattro) (consommation de carburant combinée en l/100 km : 7,6/7,9 ; émissions combinées de CO2 en g/km ; 172/182 (g/km) ; classe de CO2 : G-F), il est possible d'économiser jusqu'à 17 g/km ou 0,74 litre aux 100 km (selon la norme WLTP).

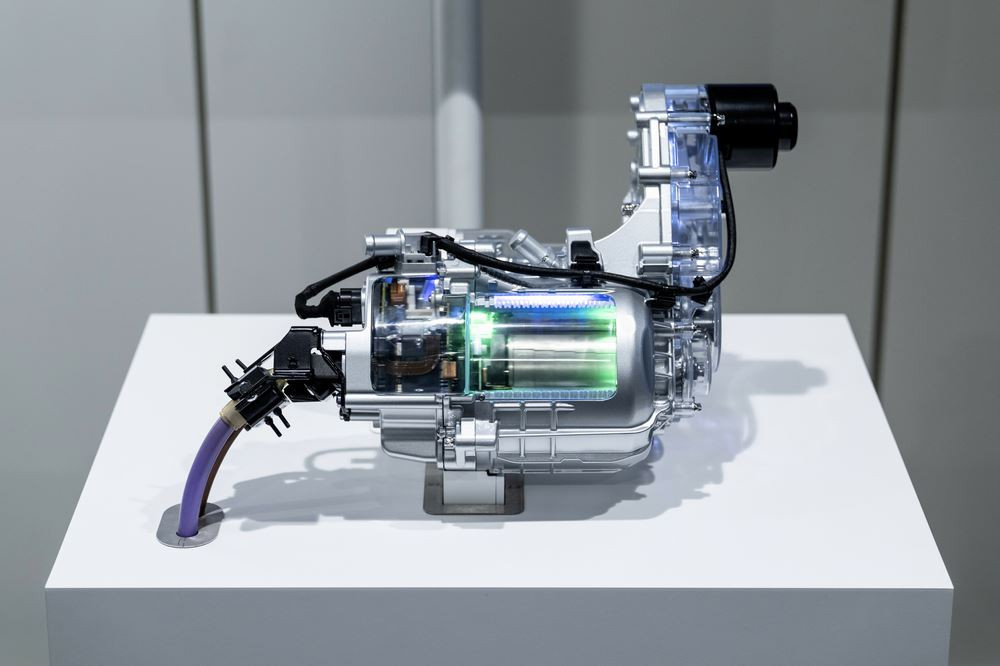

Le générateur de groupe motopropulseur en tant que module d'entraînement supplémentaire

Le système MHEV plus améliore les performances et le confort de conduite. Le module d'entraînement électrique du système MHEV est appelé également générateur de groupe motopropulseur (PTG). Ce composant représente également la principale nouveauté par rapport à la technologie MHEV proposée précédemment par Audi, qui fonctionne exclusivement avec un alterno-démarreur à courroie. Le générateur de groupe motopropulseur (PTG), installé dans une unité compacte avec une électronique de puissance, est intégré directement sur l'arbre de sortie de la transmission, et peut fournir jusqu'à 18 kW de puissance électrique à l'entraînement. Le module permet d'obtenir un couple maximal de 230 Nm à la sortie de la transmission, qui est déjà disponible en tant que couple d'entraînement lorsque le véhicule est démarré. La transmission compacte de la PTG fonctionne avec un rapport de 3,6:1. Le système MHEV plus utilise le générateur de groupe motopropulseur (PTG) jusqu'à une vitesse maximale de 140 km/h. À des vitesses plus élevées, le générateur de groupe motopropulseur (PTG) se désengage de la chaîne cinématique par le biais d'un embrayage à crabots intégré.

Le générateur de groupe motopropulseur (PTG) pèse environ 21 kilogrammes et permet à l'arbre de sortie de tourner à un maximum de 5 550 tours par minute. Selon le véhicule et la variante d'entraînement, cela correspond à une vitesse de 130 à 140 km/h.

Avec des modifications minimales des pièces et composants environnants, l'espace nécessaire a été créé pour intégrer un moteur électrique à la sortie de la boîte de vitesses dans les limites du tunnel central existant sous le véhicule. Le positionnement, directement derrière la boîte de vitesses offre plusieurs avantages : les 18 kW de puissance d'entraînement ou jusqu'à 25 kW de puissance provenant du freinage par récupération fournis par le générateur de groupe motopropulseur (PTG) sont disponibles directement à la sortie de l'essieu sans aucune autre perte. Grâce à cette configuration, le générateur de groupe motopropulseur (PTG) peut être utilisé dans les véhicules à traction avant et avec une transmission intégrale sans aucune modification.

Un contrôle précis du couple, du courant et de la vitesse du moteur électrique doit être assuré. La plage de température de fonctionnement s'étend de moins 40 à plus 75 degrés Celsius. Un cheminement d'eau entoure le moteur électrique et refroidit également l'électronique de puissance compacte et intégrée directement sur le moteur électrique. Les modules de puissance haute performance sont disposés autour du dissipateur de chaleur à l'intérieur de l'électronique de puissance. Les condensateurs du circuit intermédiaire sont entourés par le dissipateur thermique de manière à économiser de l'espace et à optimiser la température.

Les chaînes de traction conventionnelles disponibles avec la première génération de systèmes start-stop ou d'hybridation douce reposent sur des éléments clés d'efficacité tels que l'arrêt du moteur lorsque le véhicule s'arrête, les phases de roulage en roue libre, la roue libre avec le moteur éteint et la récupération d'énergie en 12 ou 48 volts. Grâce à ces nouvelles technologies d'électrification, les avantages sont importants dans les phases d'arrêt et de démarrage du moteur, la marche en roue libre sans émissions, la récupération d'énergie, la conduite partiellement électrique pour le stationnement et les manœuvres électriques, et l'augmentation des performances grâce à l'assistance électrique du moteur à combustion.

Cela permet de conduire le véhicule de manière purement électrique, en laissant le moteur à combustion éteint plus longtemps, principalement lorsque l'on roule lentement en ville, ou lorsque la circulation est lente sur les routes en dehors de la ville, ou encore à l'approche d'une ville.

La réponse au démarrage du véhicule est nettement améliorée et plus spontanée, le générateur de groupe motopropulseur (PTG) pouvant fournir un couple d'entraînement pouvant atteindre 230 Nm, même à faible vitesse. Il en résulte une réactivité nettement meilleure, qui se traduit par un gain d'agilité clairement perceptible, en particulier sur les premiers mètres au démarrage.

À des vitesses comprises entre 0 et 140 km/h maximum, le générateur de groupe motopropulseur (PTG) peut soutenir le moteur à combustion. Cela signifie que la technologie MHEV plus offre une puissance électrique supplémentaire pouvant atteindre 18 kW, ce qui permet au moteur à combustion de fonctionner de manière efficace. Dans cette plage de vitesse, le générateur de groupe motopropulseur (PTG) peut récupérer jusqu'à 25 kW d'énergie en génératrice lors d'une décélération jusqu'à ce que le véhicule s'immobilise. Le système permet également d'assurer un freinage sans pression comme un freinage régénératif, sans utiliser les freins à friction. Grâce au compresseur électrique de la climatisation, le système MHEV plus permet également un fonctionnement continu du système de climatisation lors d'une attente à un feu rouge lorsque le moteur à combustion est éteint.

L'alterno-démarreur à courroie (BAS) est chargé de démarrer le moteur et de fournir de l'énergie électrique à la batterie

Dans le cadre de la technologie MHEV plus, l'alterno-démarreur à courroie (BAS) est chargé de démarrer le moteur et de fournir de l'énergie électrique à la batterie. L'entraînement par courroie présente des avantages acoustiques par rapport à un démarreur à pignon et permet d'atteindre une vitesse de démarrage plus élevée pour le moteur à combustion. Il en résulte une meilleure consommation et un plus grand confort de démarrage. L'alterno démarreur à courroie peut également récupérer l'énergie du moteur lorsqu'il est éteint et place les cylindres dans la position optimale pour le redémarrage.

La batterie lithium-ion au phosphate de fer lithié (LFP) a une capacité de stockage de 37 ampères-heures

La batterie lithium-ion au phosphate de fer lithié (LFP) a une capacité de stockage de 37 ampères-heures, ce qui correspond à un peu moins de 1,7 kWh (brut). Sa puissance de décharge maximale est de 24 kW. En raison des exigences en matière de disponibilité, de puissance et de couple, la batterie est intégrée dans un circuit de refroidissement à l'eau à basse température qui assure des conditions optimales dans une plage de 25 à 60 degrés Celsius. C'est la première fois qu'Audi utilise une batterie LFP pour ses systèmes mild hybrid.

Le système intégré de contrôle des freins (iBRS) assure un freinage sans pression

Le système intégré de contrôle des freins (iBRS) joue un rôle important dans la récupération de l'énergie. Sur les modèles dotés de la technologie MHEV plus, l'iBRS assure un freinage sans pression et obtient la décélération nécessaire grâce au freinage par récupération sans utiliser le frein de roue mécanique. Les freins mécaniques ne sont actionnés que lorsque la pédale de frein est enfoncée avec force. Cela n'a pas d'effet sur la sensation de freinage.

Stratégie d'exploitation du système MHEV plus

Dans un système hybride, la règle empirique veut qu'une batterie chargée de 50 à 60 % soit la plus efficace, car elle peut fournir des courants élevés au moteur électrique et stocker des courants de charge élevés lors de la récupération d'énergie. Le système hybride n'est pas axé sur l'autonomie électrique, mais sur la décharge et la recharge de la batterie en cycles rapides. Cela permet de récupérer autant d'énergie que possible et de la réutiliser rapidement et efficacement pour la conduite.

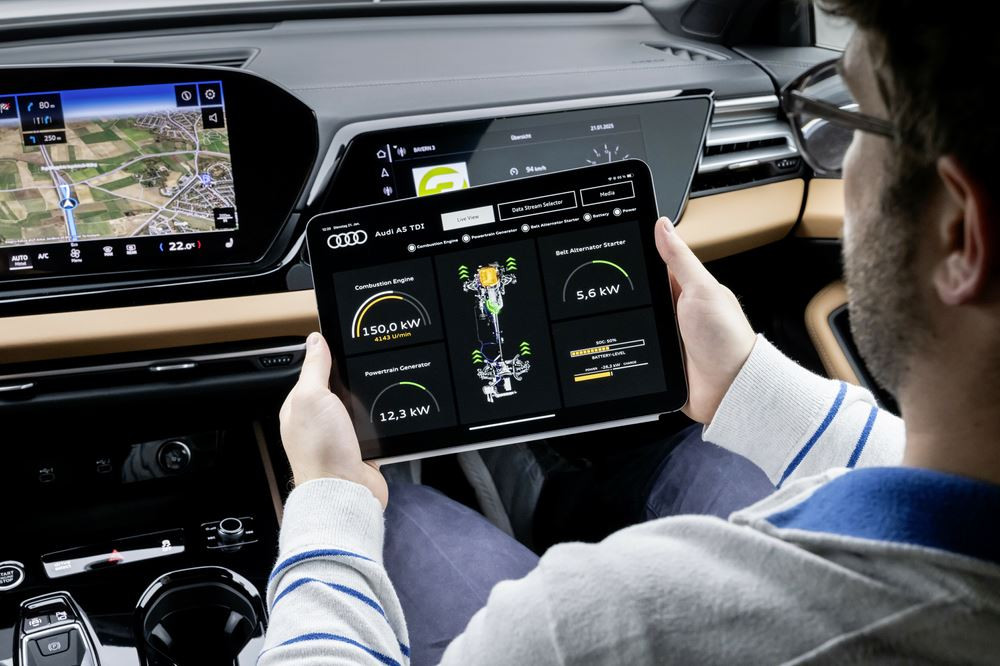

Avec la technologie MHEV plus, un logiciel de contrôle évalue l'état de fonctionnement du véhicule pour une interaction optimale entre le moteur à combustion, le groupe motopropulseur (PTG) et le l'alterno démarreur entrainé par une courroie (BAS). Les valeurs caractéristiques pour l'utilisation optimale des deux moteurs électriques et les niveaux de couple souhaités pour la propulsion ou la récupération d'énergie sont stockés à cette fin. L'état de charge de la batterie est également pris en considération. L'objectif est un fonctionnement stable - et le système de contrôle obtient des résultats différents en fonction de la situation. La stratégie de fonctionnement des entraînements électriques supplémentaires est optimisée pour chaque moteur à combustion. Le résultat recherché est une consommation la plus basse possible sans compromettre la dynamique de conduite.

La stratégie de fonctionnement tient compte du mode de transmission sélectionné et de la modulation de la pédale d'accélérateur.

En mode de conduite D, la puissance électrique additionnelle maximale de 18 kW n'est appliquée par le générateur de la chaîne cinématique qu'à partir de 80% d'appuis sur la pédale d'accélérateur ou d'un kickdown.

En mode de conduite S, la puissance supplémentaire de 18 kW est déjà disponible à des valeurs inférieures d'appuis sur de la pédale d'accélérateur.

En mode D, le groupe motopropulseur (PTG) peut être découplé à partir de 85 km/h pour éviter les pertes électriques dans le moteur électrique du groupe motopropulseur (PTG) lorsque l'on roule à vitesse constante avec le moteur à combustion sur les autoroutes et les routes en dehors des limites de la ville. En revanche, en mode S, le groupe motopropulseur (PTG) reste couplé jusqu'au régime moteur maximal autorisé de 5 550 tr/min pour permettre une réactivité spontanée à tout moment.

En ce qui concerne les modes de conduite D et S, la stratégie d'exploitation se différencie particulièrement en ce qui concerne l'état de charge (SoC) cible de la batterie de 48 volts.

En mode D, un état de charge (SoC) moyen de 50 à 55 % offre un équilibre optimal pour disposer de suffisamment d'énergie pour l'assistance électrique du moteur à combustion jusqu'à la conduite partiellement électrique. Cet état de charge (SoC) est également suffisant pour stocker les volumes importants d'énergie récupérée lors des phases de freinage doux et prolongé aux feux de circulation ou à l'entrée des villes. En S, un état de charge (SoC) cible plus élevé d'environ 70 % garantit une plus grande quantité d'énergie disponible pour l'assistance électrique du moteur à combustion en cas de conduite plus sportive. Comme on peut s'y attendre, la conduite sportive implique des phases de freinage plus courtes et plus intenses, ce qui signifie qu'il y a moins d'énergie à récupérer.

L'utilisation du générateur de groupe motopropulseur offre des avantages en termes de dynamique de conduite, car le couple supplémentaire et immédiatement disponible permet au véhicule de réagir plus spontanément aux changements de charge et d'accélérer avec plus d'agilité en sortie de virage. Le type de changement de charge est également modulé différemment en mode D et S pour permettre une conduite plus confortable en mode D et plus réactive et dynamique en mode S.

Les modèles équipés du système MHEV plus peuvent également fonctionner en mode purement électrique lorsque le véhicule approche d'une ville, et peuvent maintenir leur vitesse avec l'aide du générateur du groupe motopropulseur (PTG). Si la puissance requise par le conducteur ou le régulateur de vitesse adaptatif (ACC) dépasse une certaine valeur, le moteur à combustion démarre et prend en charge l'entrainement. Le seuil de démarrage dépend du SoC actuel de la batterie de 48 volts et de la vitesse du véhicule.

Si l'état de charge (SoC) actuel est inférieur à l'état de charge (SoC) cible, le moteur à combustion se met en marche plus tôt. Cela permet d'éviter de consommer de l'énergie supplémentaire pour la conduite électrique et donc d'abaisser encore l'état de charge (SoC). Le moteur à combustion peut augmenter l'état de charge (SoC), en d'autres termes, recharger la batterie, en cas de besoin grâce à une puissance accrue en liaison avec l'alterno démarreur entrainé par une courroie (BAS) et le générateur du groupe motopropulseur (PTG).

Si l'état de charge (SoC) actuel est supérieur à l'état de charge (SoC) cible, le moteur à combustion se met en marche plus tard, lorsque la demande d'énergie est légèrement plus élevée. Ce faisant, la batterie de 48 volts se décharge en direction du niveau de charge cible, de sorte qu'elle puisse absorber suffisamment d'énergie lors des futures phases de récupération d'énergie. À mesure que la vitesse du véhicule augmente, le seuil de demande de puissance au moteur à combustion diminue. Cela signifie que plus la vitesse est élevée, plus le moteur à combustion alimente la voiture.
